Escuadra 30x30 | Bosch Rexroth

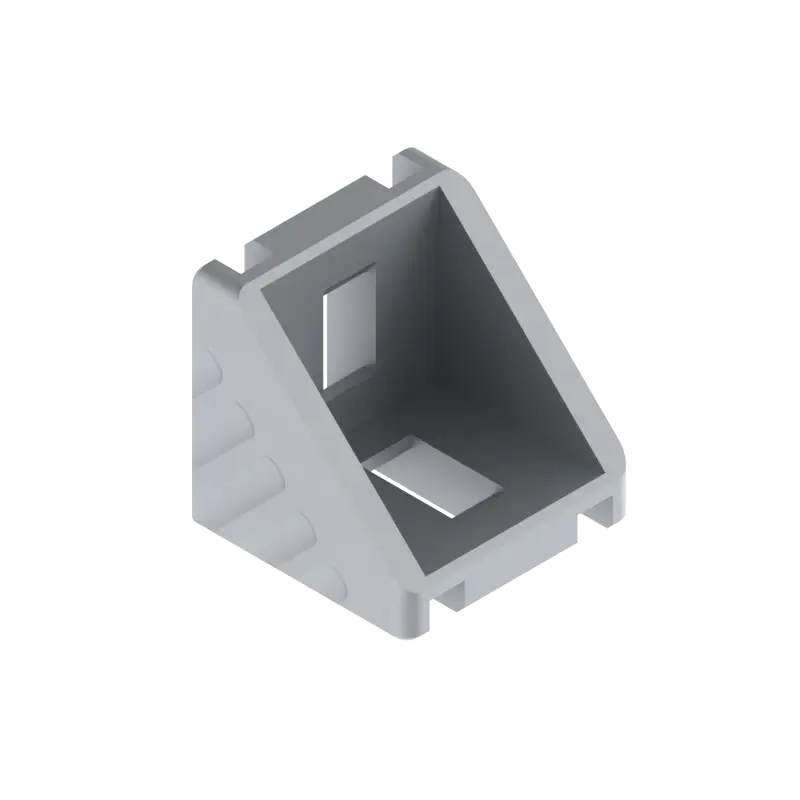

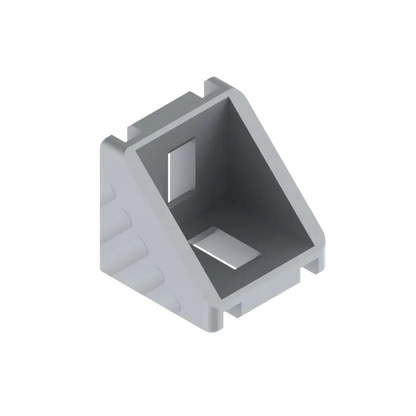

La escuadra estándar 30×30 mm garantiza uniones firmes y precisas en perfiles de aluminio con ranura de 8 mm, permitiendo un montaje rápido y protegido contra torsión gracias a sus salientes de centraje. Estos pueden romperse fácilmente para aplicaciones en placas o montajes transversales a la ranura.

Incluye pieza intermedia para posicionar la escuadra en ranuras superiores y admite el uso de tapas protectoras que evitan la acumulación de suciedad. No requiere mecanizado del perfil.

Beneficios

• Unión segura y exacta de perfiles modulares
• Montaje rápido con salientes de centraje
• Compatible con tapas protectoras para acabado limpio
• Opción de montaje transversal sin mecanizado adicional

Especificaciones

• Referencia: 3842523525

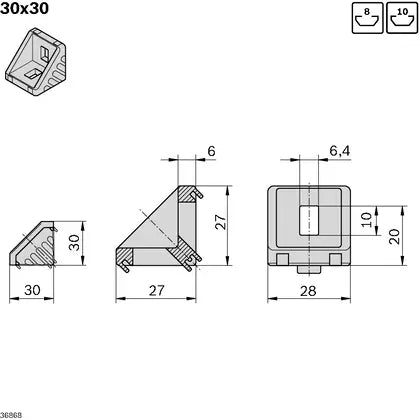

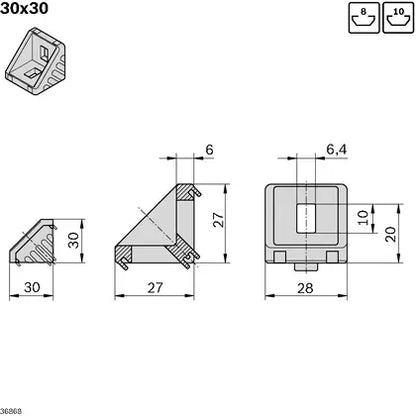

• Medidas: 30×30 mm
• Ranura del perfil: 8 mm
• Unidad de embalaje: 100 piezas
• Peso unitario: 0.03 kg
• Momento de flexión 1: 25 Nm
• Momento de flexión 2: 75 Nm
• ESD: Sí

Accesorios recomendados

• Pieza intermedia para tuerca de 8 mm (Ref. 3842523516)
• Tapa para escuadra 30×30 gris (Ref. 3842548846)
• Tapa para escuadra 30×30 negro (Ref. 3842548847)

Aplicaciones

• Ensamblaje de marcos y estructuras modulares
• Estaciones de trabajo y mobiliario industrial
• Sistemas de almacenamiento y automatización
• Construcción de equipos personalizados
