Escuadra 45x45 | Bosch Rexroth

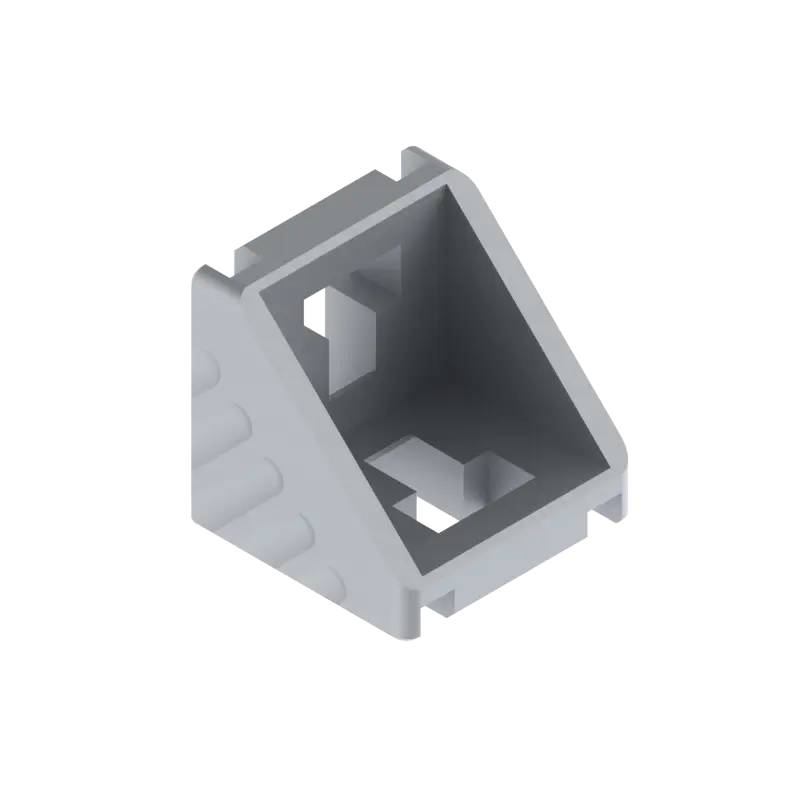

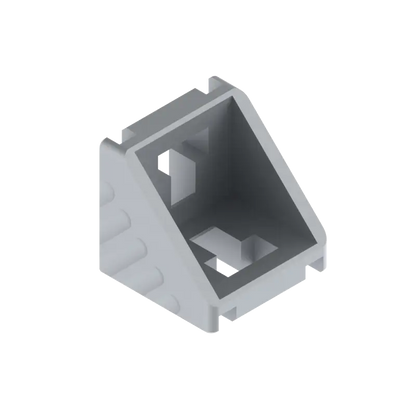

La escuadra de unión 45×45 permite realizar conexiones firmes y precisas entre perfiles de aluminio con ranura de 10 mm, asegurando un montaje estable y protegido contra torsión. Sus salientes de centraje facilitan la instalación rápida y exacta, además de mejorar la resistencia estructural de marcos y bastidores.
El diseño incluye un bloque ranurado con rebaje para posicionamiento excéntrico y la posibilidad de romper los salientes para montajes especiales, como fijación en placas o en dirección transversal a la ranura.
Fabricada en fundición de aluminio de alta resistencia, cuenta con superficie pulida deslizante que garantiza durabilidad y fiabilidad en entornos industriales.
Beneficios
- Unión firme y precisa en perfiles de 45×45
- Montaje rápido gracias a salientes de centraje
- Resistencia a flexión y torsión para mayor estabilidad
- Compatible con tapas protectoras y tuercas deslizantes Bosch Rexroth
Especificaciones técnicas
- Referencia: 3842523558

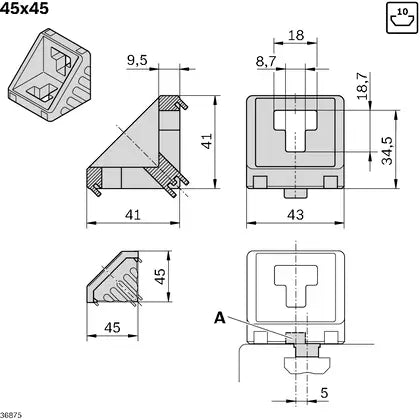

- Medidas: 45×45 mm
- Ranura del perfil: 10
- ESD: Sí
- Material: Fundición a presión de aluminio, pulido deslizante
- Momento de flexión 1: 60 Nm
- Momento de flexión 2: 160 Nm
- Peso: 0.06 kg
- Unidad de embalaje: 100
Accesorios recomendados
- Tapa para escuadra 45×45 gris señales (3842548862)
- Tapa para escuadra 45×45 negro (3842548863)
- Tuerca deslizante con rebaje (3842523593)
Aplicaciones
- Construcción de bastidores y marcos industriales
- Refuerzo de uniones en estaciones de trabajo
- Sistemas de almacenamiento y exhibidores
- Proyectos de automatización con perfiles Bosch Rexroth
