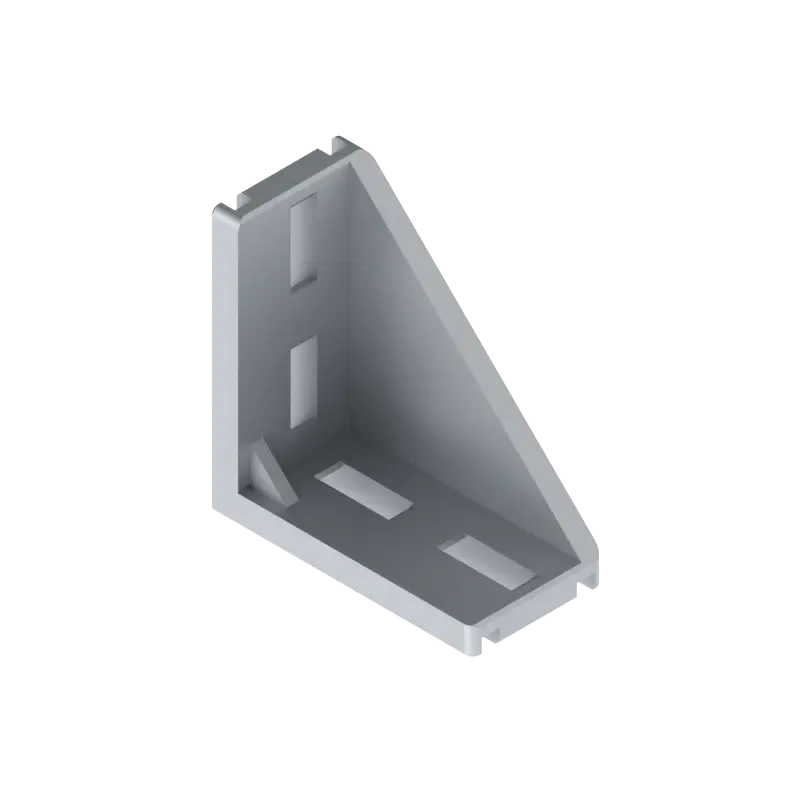

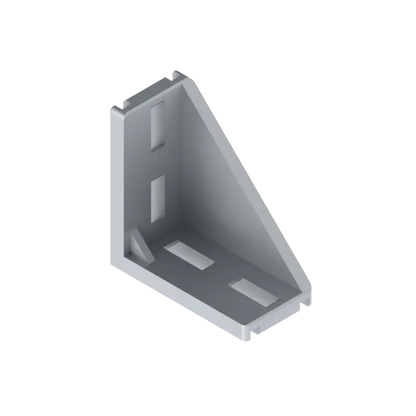

Escuadra 45x90 | Bosch Rexroth
$ 375.16
La escuadra 45×90 es un componente robusto diseñado para realizar conexiones firmes y precisas entre perfiles de aluminio con ranura de 10 mm. Su diseño con salientes de centraje asegura un montaje rápido, exacto y protegido contra torsión, ideal para estructuras que requieren alta estabilidad.Los salientes de centraje pueden romperse fácilmente para permitir el montaje sobre placas o en orientación transversal a la ranura, aportando mayor versatilidad en proyectos de construcción industrial.Fabricada en aluminio de alta resistencia con acabado pulido, esta escuadra soporta elevados momentos de flexión y torsión, garantizando seguridad y durabilidad en uniones críticas.
Beneficios
- Conexiones firmes y estables en perfiles 45×90
- Montaje sencillo y preciso con salientes de centraje
- Alta resistencia estructural (flexión y torsión)
- Compatible con tapas protectoras Bosch Rexroth
- No requiere mecanizado adicional del perfil
Especificaciones técnicas
- Referencia: 3842523567

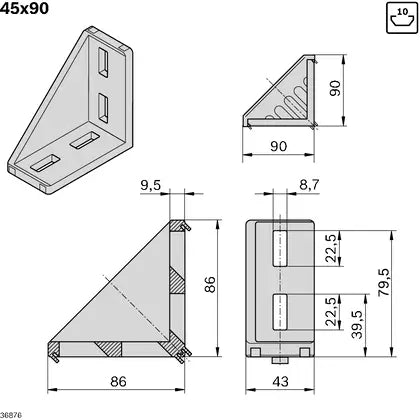

- Medidas: 45×90 mm
- Ranura del perfil: 10
- ESD: Sí
- Material: Fundición a presión de aluminio, pulido deslizante
- Momento de flexión 1: 180 Nm
- Momento de flexión 2: 400 Nm
- Momento de torsión: 60 Nm
- Peso: 0.18 kg
- Unidad de embalaje: 100
Accesorios recomendados
- Tapa para escuadra 45×90 gris señales (3842548864)
- Tapa para escuadra 45×90 negro (3842548865)
Aplicaciones
- Construcción de bastidores industriales
- Ensamblaje de estaciones de trabajo robustas
- Refuerzo de estructuras con cargas elevadas
- Sistemas de automatización y maquinaria
